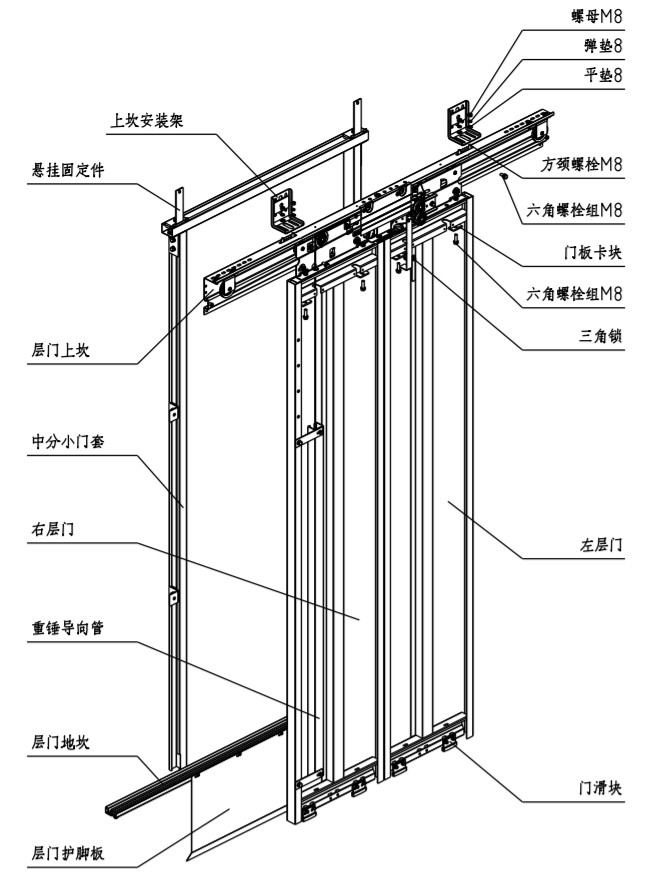

2-ფოთლიანი ცენტრალური გაღების სადესანტო კარის მოწყობილობა THY-LD-B
1. განბლოკვის მეთოდი გულისხმობს კარის პანელის გაღებას და 45 კგ ქანქარას დარტყმის ტესტის წარმატებით ჩაბარებას.
2. კარი იძულებით იხურება მძიმე ჩაქუჩით, ხოლო მძიმე ჩაქუჩი და გამტარი მილი მოთავსებულია სადესანტო კარის შიდა მხარეს.
3. კარის საკეტმა გაიარა ლიფტების ეროვნული ინსპექტირების ცენტრის ტესტირება და მიიღო CE და CU-TR სერტიფიკატი.
4. კარის საკეტის შესაბამისი ძაბვა: ≤ AC230V, ≤ DC110V.
1. რაფისა და კარის საფარის მონტაჟი
1.1. ლიფტის შესასვლელი და გასასვლელი პოზიცია განსაზღვრეთ ლიფტის ზომის მიხედვით; ლიფტის ცენტრი შესასვლელი და გასასვლელი ცენტრების ტოლი დააყენეთ და ლიფტის ცენტრი მონიშნეთ; ლიფტის დონე 1/1000-ზე ნაკლები უნდა იყოს; ზედაპირი ისე, რომ წყალი ლიფტში არ მოხვდეს.

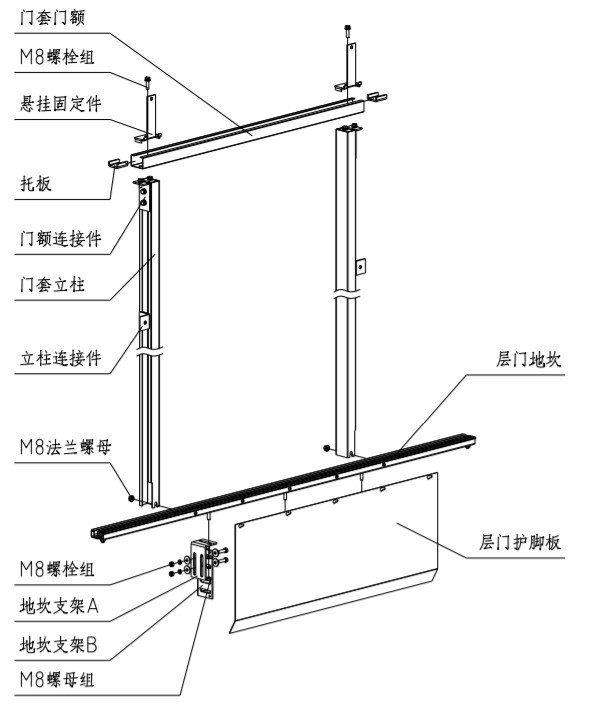

1.2. ააწყვეთ კარის საფარის სვეტი და კარის საფარის კარი შემაერთებელი ნაწილებით და დაამონტაჟეთ ჩამოკიდებული დამაგრების ნაწილები; დაამაგრეთ კარი რაფაზე, დაარეგულირეთ კარის საფარის სვეტის ვერტიკალურობა 1/1000-ზე ნაკლებით; კარის საფარის ცენტრი შეესაბამება შესასვლელი და გასასვლელი რაფის ცენტრალური ნიშნულის გაზომვის ცენტრს; კარის საფარის ქვედა შუბლის სიბრტყის და რაფის ზედა სიბრტყის ზომა უდრის კარის წმინდა სიმაღლეს. რეგულირების დასრულების შემდეგ, დააფიქსირეთ M8 ფლანგის ჭანჭიკი. ზომის რეგულირების შემდეგ, დაამაგრეთ სვეტის შემაერთებელი კედელზე.
1.3. დაამაგრეთ სადესანტო კარის დამცავი რაფაზე.
2. სადესანტო კარის მოწყობილობის მონტაჟი

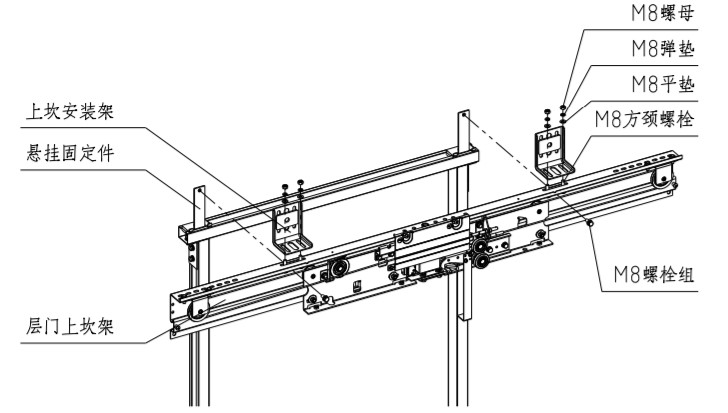

2.1. სადესანტო კარის ზედა რაფის ჩარჩო გაასწორეთ საკიდის დამაგრების ნაწილის ქვედა ბოლოში არსებულ ეკლიან წერტილთან და დააფიქსირეთ ზედა რაფის ჩარჩო და სადესანტო კარის საკიდის დამაგრების ნაწილი M8*20 ჭანჭიკების ჯგუფის მეშვეობით.
2.2. ზედა რაფის სამონტაჟო ჩარჩო ამწევი ნაგებობის კედელზე დაამაგრეთ გამაფართოებელი ჭანჭიკებით ან კედელში გამჭოლი ჭანჭიკებით. ზედა რაფის სამონტაჟო ჩარჩო და სადესანტო კარის ზედა რაფა ერთმანეთთან დაკავშირებულია M8 კვადრატული ყელის ჭანჭიკებით.
2.3. სადარბაზოს კარის ზედა რაფა მარცხნივ და მარჯვნივ ისე დაარეგულირეთ, რომ კარის ცენტრი ღია იყოს, ხოლო შესასვლელი და გასასვლელის ცენტრები ერთნაირი იყოს.
2.4. დაარეგულირეთ სადესანტო კარის იატაკის ვერტიკალურობა. დაარეგულირეთ სადესანტო კარის იატაკის ვერტიკალურობა ±0.5 მმ-მდე ვერტიკალური ხაზის გავლებით ან საორიენტაციოდ კაბინის კარის რაფის აღებით.

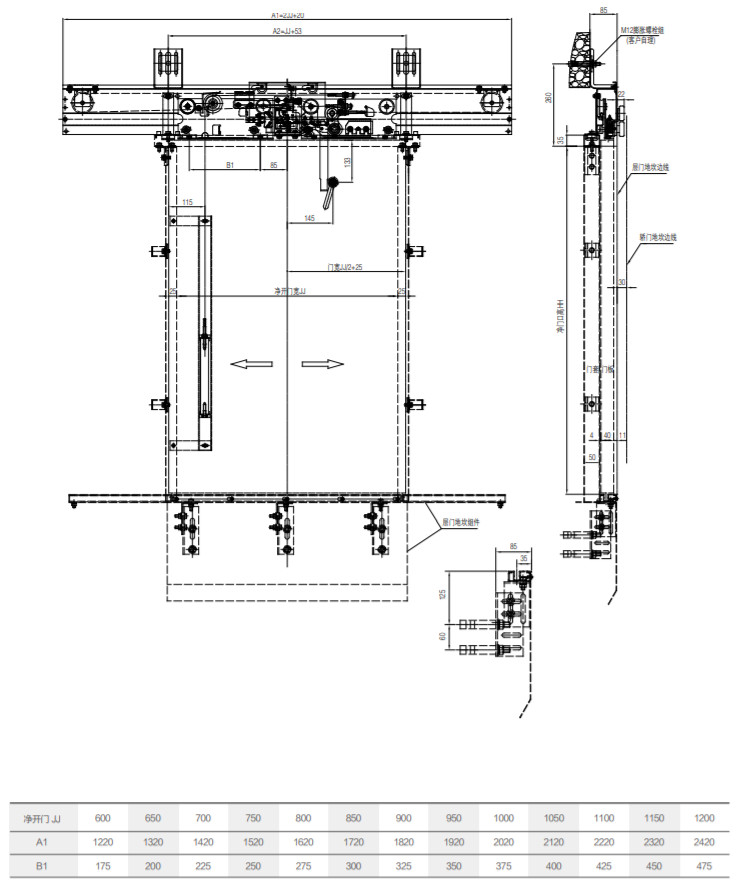

2.5 შემდეგ იატაკის კარებზე რაფის ჩარჩოს დამონტაჟების ძირითადი პარამეტრების განხილვის შემდეგ, გამკაცრეთ ყველა სამონტაჟო ჭანჭიკი:

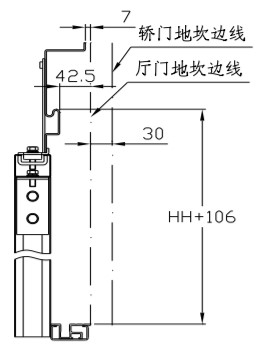

სადესანტო კარის ზედა რაფის ჩარჩოს სიმაღლე: სადესანტო კარის ზედა რაფის ჩარჩოს მიმყვანი ლიანდაგის ზედა ზედაპირსა და სადესანტო კარის რაფას შორის მანძილია HH+106 მმ;
სადესანტო კარის ზედა რაფის ჩარჩოს ცენტრი: სადესანტო კარის ზედა რაფის ჩარჩოს ცენტრსა და შესასვლელ-გასასვლელის ცენტრს შორის გადახრა ±1 მმ-ია;
მანძილი სადესანტო კარის ზედა რაფის მიმმართველ ლიანდაგსა და კაბინის კარის რაფას შორის: მანძილი სადესანტო კარის ზედა რაფის მიმმართველ ლიანდაგსა და სადესანტო კარის რაფას შორის არის 42.5 მმ, ხოლო მანძილი კაბინის კარის რაფიდან არის 72.5 მმ.
სადესანტო კარის ზედა რაფის ჩარჩოს სიმაღლე: სადესანტო კარის ზედა რაფის ჩარჩოს მიმყვანი ლიანდაგის ზედა ზედაპირსა და სადესანტო კარის რაფას შორის მანძილია HH+106 მმ;
სადესანტო კარის ზედა რაფის ჩარჩოს ცენტრი: სადესანტო კარის ზედა რაფის ჩარჩოს ცენტრსა და შესასვლელ-გასასვლელის ცენტრს შორის გადახრა ±1 მმ-ია;
მანძილი სადესანტო კარის ზედა რაფის მიმმართველ ლიანდაგსა და კაბინის კარის რაფას შორის: მანძილი სადესანტო კარის ზედა რაფის მიმმართველ ლიანდაგსა და სადესანტო კარის რაფას შორის არის 42.5 მმ, ხოლო მანძილი კაბინის კარის რაფიდან არის 72.5 მმ.
